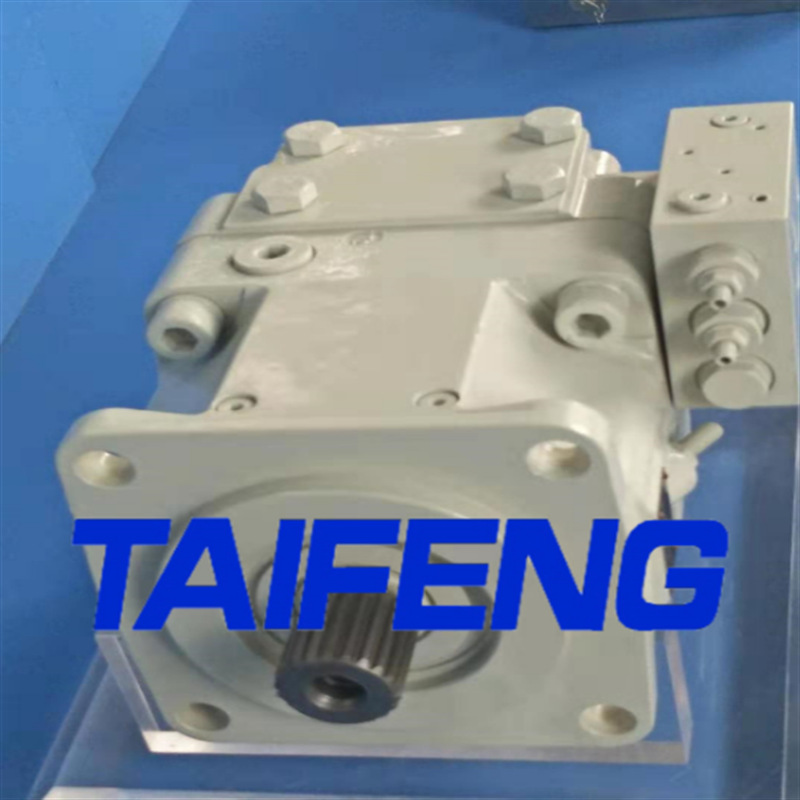

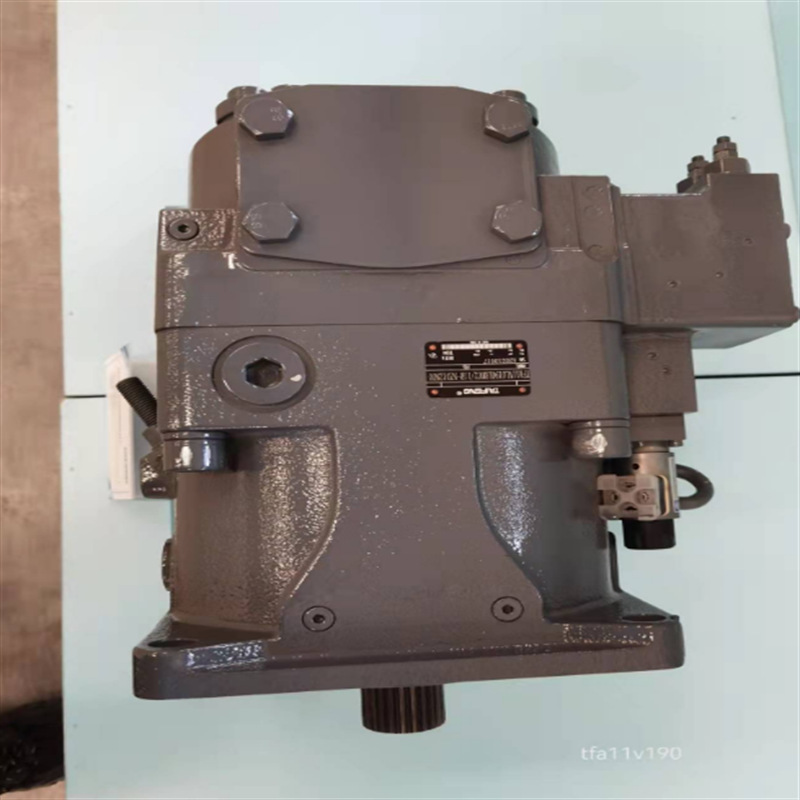

TFC15VSO71LR/10-LRB0系列柱塞泵用于工程机械工业设备液压泵

山东泰丰智能控制股份有限公司高压轴向柱塞泵产品简介

用于开式回路。

通过调节斜盘角度，实现流量的无级调节。

可以自吸方式工作。

各种变量控制装置具有极高的适应性。

可通轴驱动，适合附加齿轮泵和轴向柱塞泵（甚至一台具有相同规格）。

结构紧凑

效率高

功率密度高

噪音低
斜盘式轴向柱塞变量泵TFB1V/1X系列特点：

1.可派生通轴结构多种规格可供选择

2.滑靴辅助支撑面设计铜合金斜盘轴承大轴承支撑钢体结构

在固定壳体内，多个柱塞配置在一个共同缸体的圆周上，并且柱塞中心线与缸体中心线平行，柱塞运行与缸体内。缸体通过花键与传动轴连接，柱塞端部为球形万向节，安装于滑靴内，滑靴紧贴在斜盘表面。斜盘为活动式，可通过调节机械装置调整倾斜角。

当原发动机通过传动轴使缸体运动时，由于斜盘的作用，迫使柱塞在缸体内作往复运动并通过配油盘的配油窗口进行吸油和压油。如改变斜盘倾斜角，就能改变柱塞行程的长度，及改变柱塞泵的排量。
